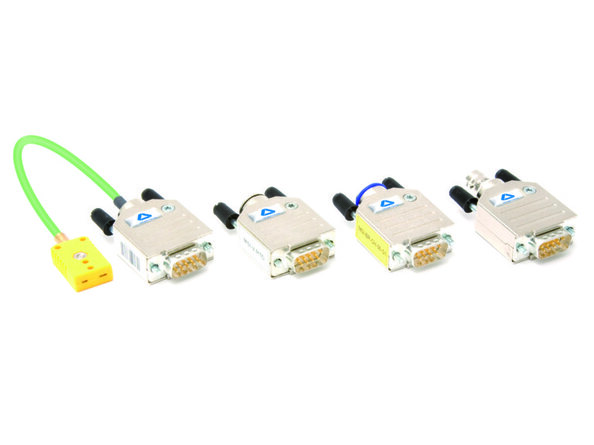

模塊化智能接口MSI

產品描述：模塊化智能接口MSI擴展了我們調理放大器的功能MSI是用于擴展我們的Trion(3)-18xx-multi和Trion-x-DLV-CB16-D9傳感器連接盒測量功能的模塊化智能接口。Trion(3) ...

服務熱線:15021562539

立即咨詢

產品介紹

模塊化智能接口MSI擴展了我們調理放大器的功能

MSI是用于擴展我們的Trion(3)-18xx-multi和Trion-x-DLV-CB16-D9傳感器連接盒測量功能的模塊化智能接口。

Trion(3)-18xx-multi與MSI適配器相結合，將測量能力擴展到電荷、LVDT或熱電偶輸入。

MSI與TRION-1xxx-dLV-32 和Trion-x-DLV-CB16-D9傳感器連接盒相結合，將測量模數擴展到橋路、IEPE、電荷、LVDT、熱電偶、Pt100至Pt2000，電壓可擴大到600V。

產品特點

擴展橋路輸入盒

電壓輸入功能

自動檢測

方便地將通道設置為正確的工程單位

電壓、熱電偶、RTD、IEPE和電荷傳感器版本

我們新的MSI 2系列是以前MSI系列的改進版本，與Trion-xdLV-CB16-D9兼容。

其準確度大約是上一版本的3倍。在適配器中包括校準的高精度冷端補償。它配備了一個集成前置放大器，可以將微小的熱電偶電壓提高到幾伏特。這就是為什么V2系列可以直接放置在傳感器旁邊。在MSI和Trion系統之間可以使用高達50m的延伸電纜，而不是使用很長的熱電偶線纜然后獲取一個小信號電平。這可以大大提高您在惡劣的電子環境下的信號質量。

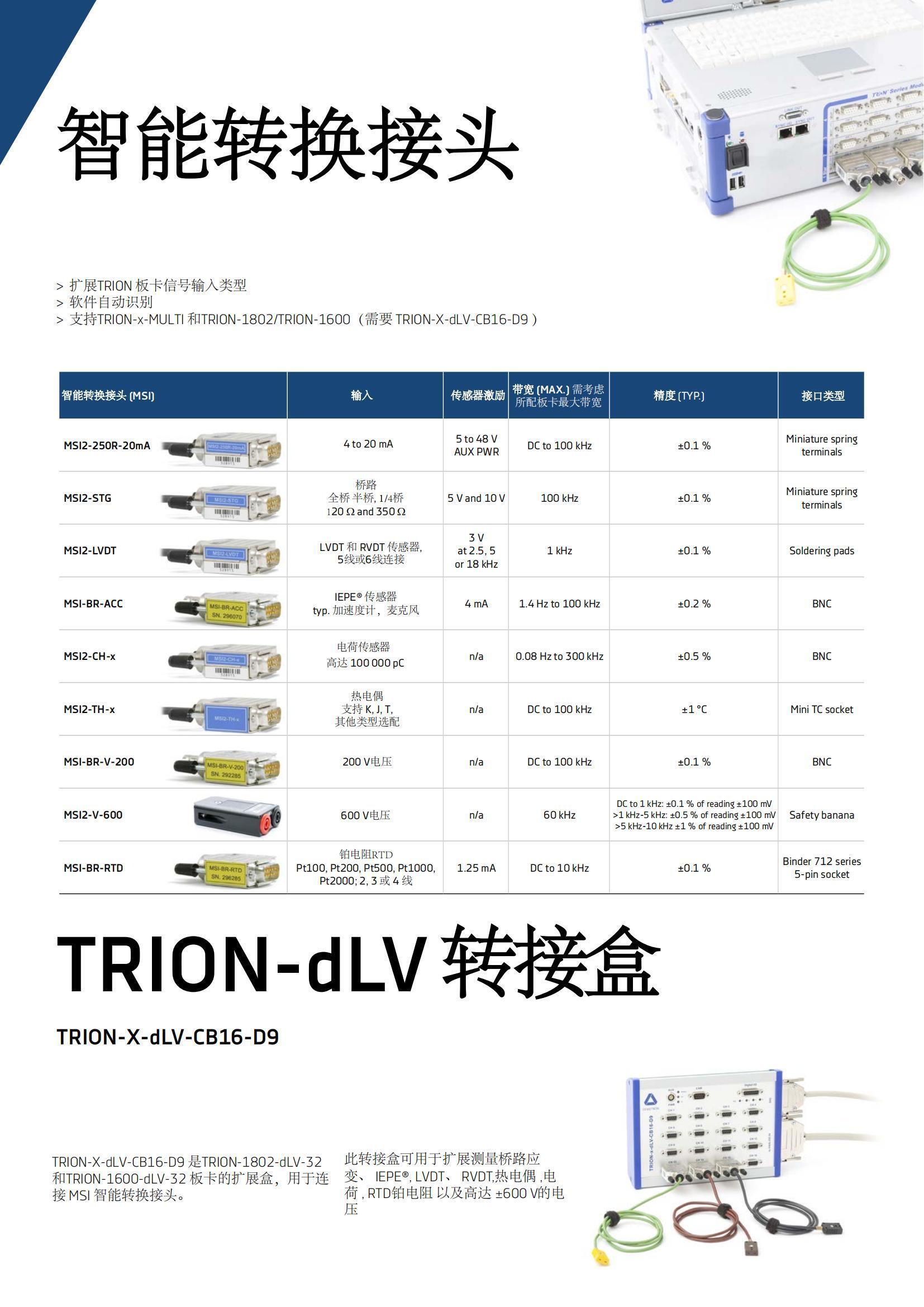

模塊化智能接口MSI選擇指南

型號	傳感器激勵	帶寬	精度	接口
MSI2-STG	電橋型; 全橋, 半橋, 四分之一橋 120 Ω 和350 Ω	5 V and 10 V	100 kHz	±0.1 %	微型彈簧端子
MSI2-LVDT	LVDT 和RVDT傳感器, 5 線連接	AC 供電 1-3.5 V 在2.55 18 kHz	1 kHz	±0.1 %	Soldering pads

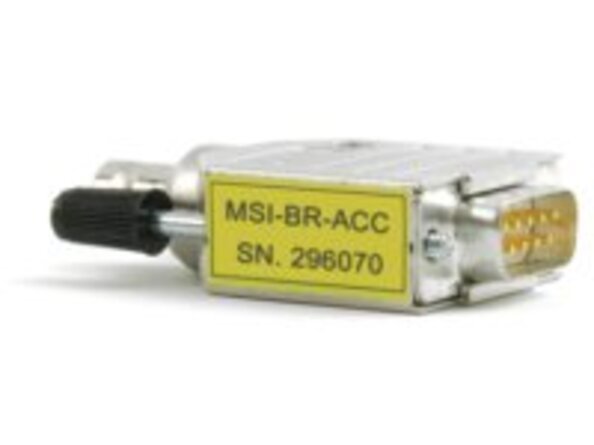

MSI-BR-ACC	IEPE傳感器, 加速計, 麥克風	4 mA	1.4 Hz to 100 kHz	±0.2 %	BNC

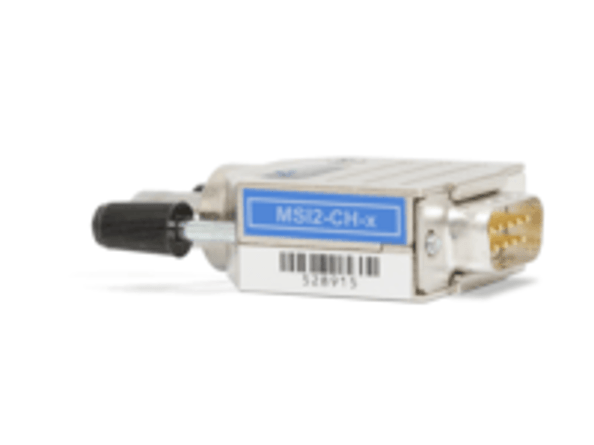

MSI2-CH-x	電荷型高達100.000 pC	n/a	0.08 Hz to 300 kHz	±0.5 %	BNC
MSI2-TH-x	熱電偶; 標準 K, J, T, 其它類型需溝通	n/a	DC to 100 kHz	±1°C	Mini TC socket
MSI-BR-V-200	電壓高達200 V	n/a	DC to 100 kHz	±0.1 %	BNC
MSI-BR-RTD	RTD 傳感器; PT100, PT200, PT500, PT1000, PT2000; 2, 3 和4 線連接	1.25 mA	DC to 10 kHz	±0.1 %	Binder 712系列 5-pin socket
MSI2-250R-20mA	4-20 mA 變送器	5 to 48 V AUX PWR	DC to 100 kHz	±0.1 %	微型彈簧端子

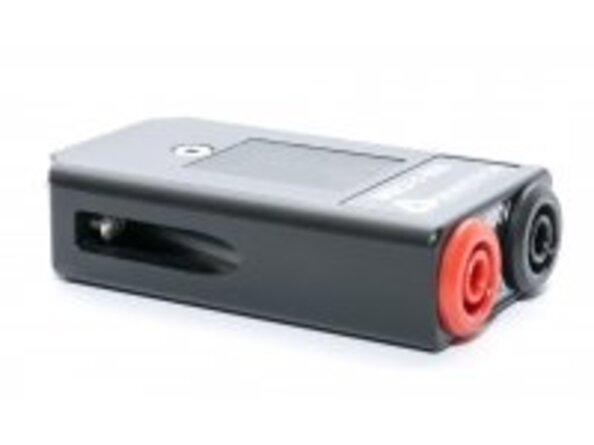

MSI2-V-600	電壓高達 600 V	n/a	60 kHz	±0.1 %	香蕉頭

模塊化智能接口MSI是如何工作的

每個MSI都是為專用傳感器類型設計的信號調節器。通過讀取TEDS芯片，數采DAQ系統獲得相應調整放大器所需的任何信息。用戶不用擔心，它自動得到正確的測量范圍和正確的單位顯示。為了可追溯性，重要的數據，如序列號或校準日期，也會被讀出，并在必要時附加存儲在測量數據文件中。

我們的MSI2系列是之前MSI系列的改進版本。所有MSI均兼容TRION-xdLV-CB16-D9。精確度大約是以前版本的3倍。適配器中包括一個經過校準的高精度冷結補償。它帶有一個集成的前置放大器，可以將微小的熱電偶電壓提高到幾伏。這就是為什么V2系列可以直接放置在傳感器旁邊。在MSI和TRION系統之間使用長達50米的延伸電纜，而不是使用長熱電偶線和小信號電平。這樣可以在惡劣的電子環境中大大提高信號質量。
